DMT小型撓性聯軸器
型號：DMT-25S瀏覽次數：566次
分享產品1、開縫型。 2、止付螺絲固定式。 3、撓性聯軸器。
|
產品特點：
1、開縫型。 2、止付螺絲固定式。 3、撓性聯軸器。 |

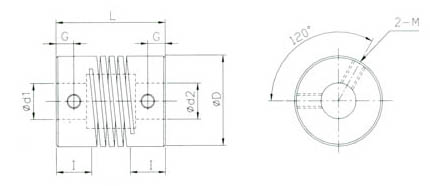

| 型號 | D mm |
I mm |
L mm |
G mm |
M mm |
d1*d2 標準孔徑 公差（H8） |
Mass** 質量 | |
| Min | Max | |||||||
| DMT-16 | 16 | 4 | 23 | 2.5 | M3 | 4 | 8 | 10 |
| DMT-16S | 16 | 4 | 16 | 2.5 | M3 | 4 | 8 | 8 |
| DMT-19 | 19 | 6.5 | 23 | 3 | M3 | 6 | 8 | 13 |
| DMT-19S | 19 | 4.5 | 19 | 3 | M3 | 6 | 8 | 11 |
| DMT-20 | 20 | 8 | 26 | 3 | M4 | 6 | 10 | 13 |
| DMT-25 | 25 | 10 | 31 | 4 | M4 | 6 | 12 | 31 |
| DMT-25S | 25 | 7 | 25 | 4 | M4 | 6 | 12 | 29 |
| 型號 | 一般扭力 N.m |
******扭力 N.m |
最高回轉數 min¹ |
容許偏心 mm |
容許偏角 (°) |
容許軸向位差 mm |
| DMT-16 | 0.5 | 1 | 25000 | 0.25 | 5 | ±0.25 |
| DMT-16S | 0.5 | 1 | 25000 | 0.25 | 5 | ±0.25 |
| DMT-19 | 1 | 2 | 25000 | 0.25 | 5 | ±0.25 |
| DMT-19S | 1 | 2 | 25000 | 0.25 | 5 | ±0.25 |
| DMT-20 | 1.1 | 2.2 | 25000 | 0.25 | 5 | ±0.25 |
| DMT-25 | 1.6 | 3.2 | 25000 | 0.25 | 5 | ±0.25 |
| DMT-25S | 1.6 | 3.2 | 25000 | 0.25 | 5 | ±0.25 |
