產品詳情

簡介：

QYL統型系列汽車起重機用吸、回油管路濾油器主要安裝在油箱上，濾除吸油口，回油管路油液中的污染物，以達到保持油液清潔和液壓系統正常工作，具有結構緊湊合理，外形美觀，重量輕，通油量大等優點。

型號說明：

QYL	□	□	F	J	□
代號	公稱流量L/min	過濾精度（µm）	連接形式	吸口濾油器	旁通閥開啟值
吸回油濾油器			F:法蘭式連接 G：英制螺紋連接省略：公制螺紋連接	J:吸口濾油器 S：帶壓差式指示裝置 C:帶壓力式指示裝置

技術參數：

型號	濾芯型號	公稱流量L/min	工作壓力 MPa	原始壓力損失MPaF	過濾精度 μm	旁通閥開啟壓力MPa	報警壓力MPa	重量 kg
QYL-40X※※※	QYLX-40X※Q₂	40	1.62	≤0.1	3 5 10 20	0.4	0.15 0.35
QYL-63×※※※	QYLX-63×※Q₂	63	1.62	≤0.1	3 5 10 20	0.4	0.15 0.35
QYL-100X※※※	QYLX-100×※Q₂	100	1.62	≤0.1	3 5 10 20	0.4	0.15 0.35
QYL-160×※※※	QYLX-160×※Q₂	160	1.62	≤0.1	3 5 10 20	0.4	0.15 0.35	6
QYL-250×※※※	QYLX-250×※Q₂	250	1.62	≤0.1	3 5 10 20	0.4	0.15 0.35	7.2
QYL-400×※※※	QYLX-400×※Q₂	400	1.62	≤0.1	3 5 10 20	0.4	0.15 0.35	14.2

注：
(1)流量為40、63、100L/min的三種型號濾油器只帶壓力式(CY-I)發訊裝置。
(2)流量為160、250L/min的兩種型號濾油器可帶壓差式(CS-II)或壓力式(CY-I)發訊裝置。
(3)流量為400L/min的濾油器只帶壓差式(CS-II)發訊裝置。

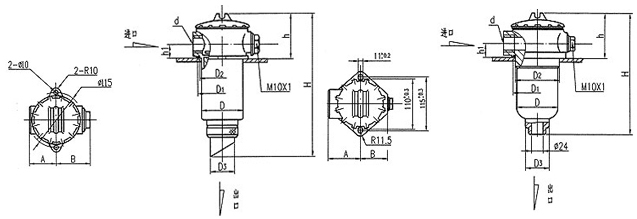

連接尺寸：

型號	尺寸mm
型號	H	h	h₁	D	D₁	D₂	D₃	d	d	A	B
QYL-40×※※※	240	88	30	Ø74	Ø100	Ø92	Ø31	M22×1.5	G^3/4"	61	69
QYL-63×※※※	295	88	30	Ø74	Ø100	Ø92	Ø31	M27×2	G1"	61	69
QYL-100×※※※	278	88	28	Ø82	Ø95	Ø86	Ø31	M27×2	G1"	70	55

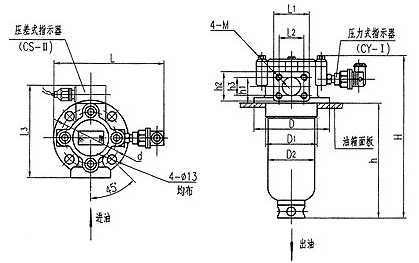

連接尺寸：（法蘭式）

型號	尺寸mm
型號	H	h	h₁	h₂	h₃	L₁	L₂	D	D₁	D₂	d	d₁	M	L₃
QYL-160×※F※	413	315	32	60	35	80	55	Ø160	Ø110	Ø108	Ø135	Ø40	10	202
QYL-250×※F※	535	435	36	65	45	80	60	Ø160	Ø112	Ø108	Ø135	50	10	202
QYL-400×※F※	602	480	50	85	55	110	80	Ø200	Ø150	Ø145	Ø175	Ø60	12	241

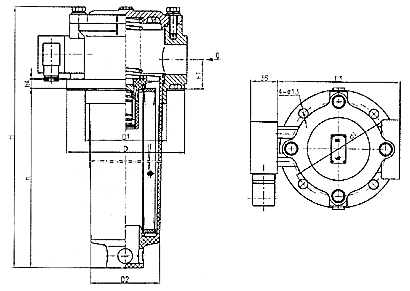

連接法蘭：(管式)

型號	尺寸mm
型號	H	h	h₁	h₂	L	L₁	D	D₁	D₂	d	d₁
QYL-160×※F※	413	315	32	60	250	80	Ø108	Ø110	Ø160	Ø135	M48×2
QYL-250×※F※	535	435	36	65	250	80	Ø108	Ø112	Ø160	Ø135	M48×2

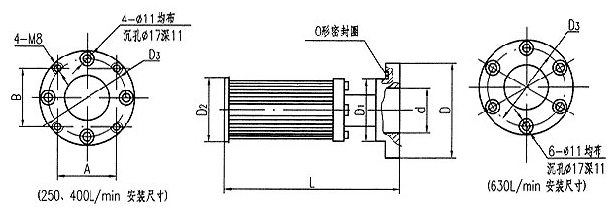

技術參數：

型號	公稱流量 L/min	過濾精度 µm	壓力損失 MPa	尺寸 mm
型號	公稱流量 L/min	過濾精度 µm	壓力損失 MPa	A	B	L	D	D1	D2	D3	d
QYL-250X180FJ	250	180	<0.01	88	75	251	ø140	ø91	ø89	ø115	ø45
QYL-400×180FJ	400	180	<0.01	105	95	308	ø160	ø110	ø105	ø135	ø65
QYL-630×180FJ	630	180	<0.01	-	-	366	ø180	ø125	ø119	ø150	ø80

使用說明：

1、吸油口濾油器，濾芯為網式濾芯，具有通油能力大、阻力小，可以清洗并重復使用等優點。 2、回油管路濾油器，濾芯為尼龍纖維濾芯，具有通油能力大，原始壓力損失小，納污量大，過濾效果好，
精度高等優點。
3、回油管路濾油器，裝有壓差指示裝置和旁通閥，當濾芯受堵而使壓力差值升到指示裝置的額定值時，指示裝置報警，
應更換濾芯，如此時不能停機而使壓力繼續升高至旁通閥開啟值時，此時濾油器失去過濾油作用，必須更換濾芯，
另外可根據用戶要求安裝壓力表。

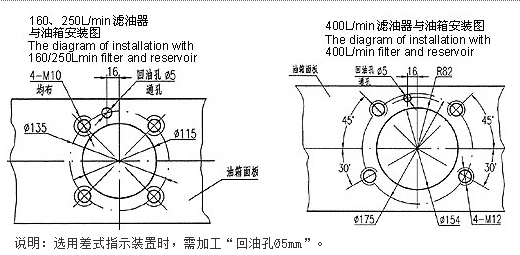

安裝尺寸：
