ISV	BH	□	□	※	M	Z
代號	介質	通徑mm	公稱流量L/min	過濾精度（µm）	有無目測發訊復位器	有無發訊器
管路吸油濾油器	BH:水-乙二醇 省略:一般液壓油				M:帶,且是復位器 省略:不帶	Z:ZS-|帶真空發訊器 省略：無發訊器

型號	公稱 流量	過濾精度 μm	通徑 mm	原始壓 力損失 MPa	發訊裝置		重量 Kg	濾芯型號
					電壓 V	電流 A
ISV20-40×※	40	80 100 180	20	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-40×※
ISV25-63×※	63	80 100 180	25	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-63×※
ISV32-100×※	100	80 100 180	32	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-100×※
ISV40-160×※	160	80 100 180	40	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-160×※
ISV50-250×※	250	80 100 180	50	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-250×※
ISV65-400×※	400	80 100 180	65	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-400×※
ISV80-630×※	630	80 100 180	80	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-630×※
ISV90-800×※	800	80 100 180	90	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-800×※
ISV100-1000×※	1000	80 100 180	100	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-1000×※

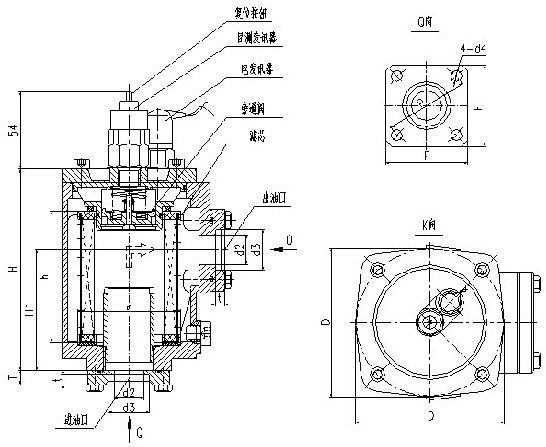

型號	H	H1	L	h	d1	d2	d3	d4	P	F	D	T	t
ISV20-40×※	167	100	67	110	ø85	ø20	ø27.5	ø9	ø70	68	112	12	8
ISV25-63×※	167	100	67	110	ø85	ø25	ø34.5	ø9	ø70	68	112	12	8
ISV32-100×※	229	145	80	160	ø100	ø32	ø43	ø11	ø78	78	138	14	9
ISV40-160×※	167	145	80	160	ø100	ø40	ø49	ø11	ø78	78	138	14	9
ISV50-250×※	259	170	90	180	ø120	ø50	ø61	ø14	ø102	96	156	14	9
ISV65-400×※	284	170	105	200	ø140	ø65	ø77	ø14	ø130	122	180	20	14
ISV80-630×※	284	170	105	200	ø140	ø80	ø90	ø14	ø130	122	180	20	14
ISV90-800×※	352	240	135	260	ø180	ø90	ø103	ø18	ø66	156	230	22	15
ISV100-1000×※	352	240	135	260	ø180	ø100	ø115	ø18	ø66	156	230	22	15

a) 帶目測發訊器：當濾芯被油污逐漸堵塞時,目測發訊器觀察窗內的紅色信號環漫漫上升，當紅色信號環上升到最高位置時(觀察窗內完全紅色)，指示濾芯已被油污堵賽到需清洗或更換的程度了。清洗或更換濾芯后，按復位按鈕， 使紅色信號環下滑。
b) 帶電發訊器：當濾芯被油污堵塞到出油口的真空度為-0.018Mpa時，發訊器內的微動開關動作，發出開關信號，指示應清洗后更換濾芯，因不能馬上停止或無人來更換濾芯，設在過濾器蓋內的旁通閥會自動開啟，開啟壓力為： 真空度-0.02Mpa。
c) 帶旁通閥：當濾芯被油污堵塞到出油口的真空度為-0.02Mpa時，旁通閥會自動開啟，以避免油泵出現吸空等故障。注:進出油口法蘭由我廠提供,用戶須準備好d3尺寸的管子焊上即可。
