產品詳情

特性：

1、ACE鋁制空氣冷卻器采用世界先進的同步分層流動散熱技術，利用薄壁管間的特殊波浪狀散熱暨片，極大的增加了油與空氣接觸的面積，使高溫的油充分的釋放熱量，并減少背壓的產生。
2、ACE鋁制空氣冷卻器以最小的體積，發揮******的熱交換效益。
3、傳統冷卻器使用圓型油管的設計，使得油液成U行流向，增加背壓。減少空氣接觸的面積，從而降低了熱交換率。
4、冷卻器由鋁板制成******工作壓力2.0MPa，體積小、重量輕安裝容易、維修簡單

適用范圍：

工作壓力1MPa，流量10ℓ/min-200ℓ/min，適用于變量泵的泄油冷卻。

型號說明：

ACE	2	M1	01	40
系列號碼	型號	風扇	電壓	風扇
鋁質風冷卻器	1 2 3 4 5 6 7 8	1：1個電機 2：2個電機	01-110VAC 02-02-220VAC 03-03-12VAC 04-24VAC	ACE1： 32 ACE2： 40 ACE3： 65 ACE4： 65 ACE5： 100 ACE6： 200 ACE7： 100 ACE8： 200

規格表：

型號	牙口ZG	通過量ℓ/min	工作壓力MPa	最高壓力MPa	風扇功率W
ACE1-M2	M18*1.5	10	2.0	2.5	30
ACE2-M2	M18*1.5	20	2.0	2.5	40
ACE3-M1	M18*1.5	25	2.0	2.5	65
ACE4-M1	M22*1.5	30	2.0	2.5	65
ACE5-M1	M27*1.5	55	2.0	2.5	100
ACE6-M1	M27*2	100	2.0	2.5	200
ACE7-M1	M33*2	120	2.0	2.5	100
ACE8-M1	M33*2	160	2.0	2.5	200

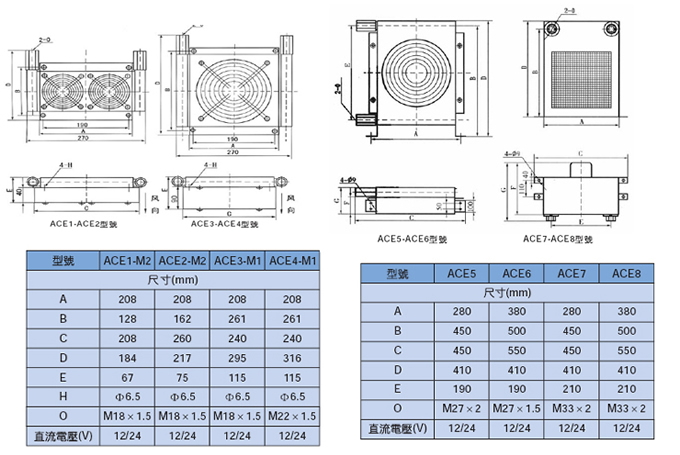

尺寸圖：

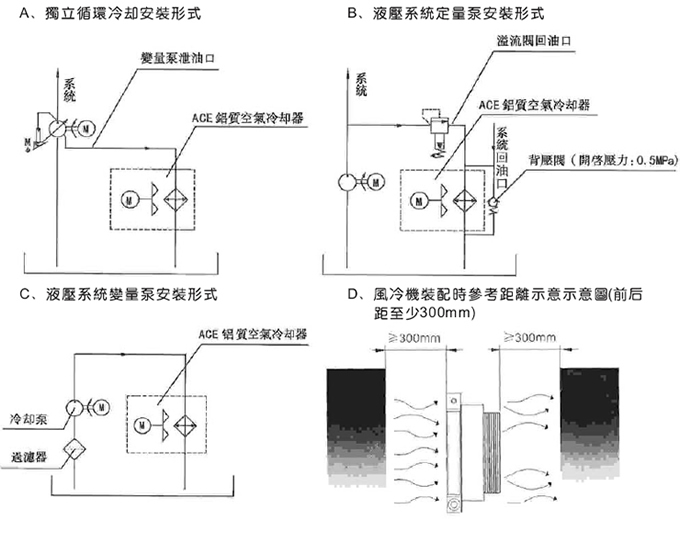

安裝示意圖：

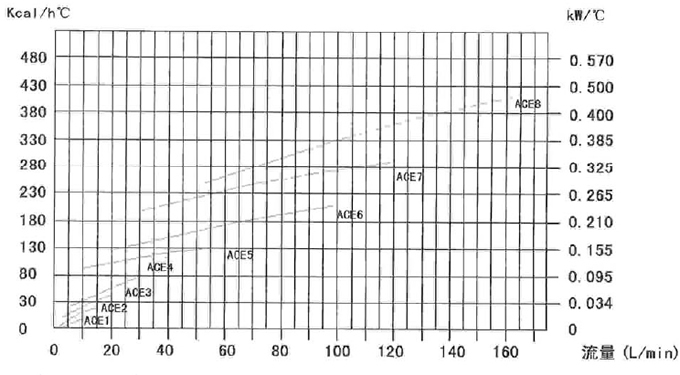

性能曲線圖：

特性：

本系列風冷式油冷卻器的散熱器采用鋁合金材料以現代加工工藝制造而成，它確保了產品的高可靠性和優良的散熱性能。氣流穿過的散熱片及液壓油通過的內部油路，都經過專業設計以求達到最高效率。選用的冷卻風扇，從而保證冷卻器的效率、高可靠性和低噪音等優良特性。

風冷機說明：

本公司為用戶提供優質的產品及完善的服務，擁有四大系列數十種規格的產品。產品可用于泄油或回油冷卻，具有多種安裝方式。也可按用戶需求設計制造。。
產品系列：
1、AF系列：工作壓力1MPa，流量4ℓ/min、6ℓ/min，適用于變量泵的泄油冷卻。
2、AW系列：工作壓力1MPa，流量20ℓ/min，適用于變量泵的泄油冷卻。
3、AH系列：工作壓力2MPa，流量30ℓ/min-300ℓ/min，適用于變量泵的泄油冷卻。
4、ACE系列：工作壓力1MPa，流量10ℓ/min-200ℓ/min，適用于變量泵的泄油冷卻。

注意事項：

1、冷卻器應安裝牢固，所安裝位置應避免振動和沖擊，保證進風和排風自由暢通，并防止吸入已被各部元件加熱了的空氣。
2、冷卻器使用時，必須加裝限壓旁路，以避免過高的壓降產生，防止啟動時產生的沖擊力過高可能造成的損壞。
3、冷卻器進出口接頭，半年時請小心，必須用工具夾持散熱器的進出油口，以免散熱扭曲變形。
4、冷卻器應保持清潔，每周至少一次清潔散熱器。

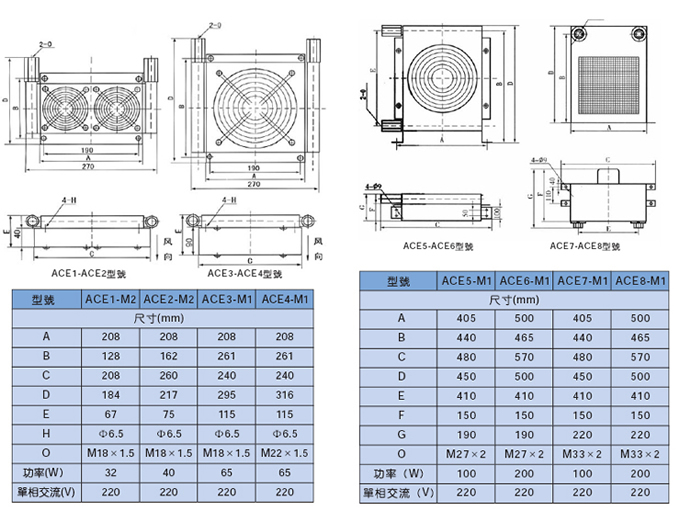

尺寸圖：
